產品概述

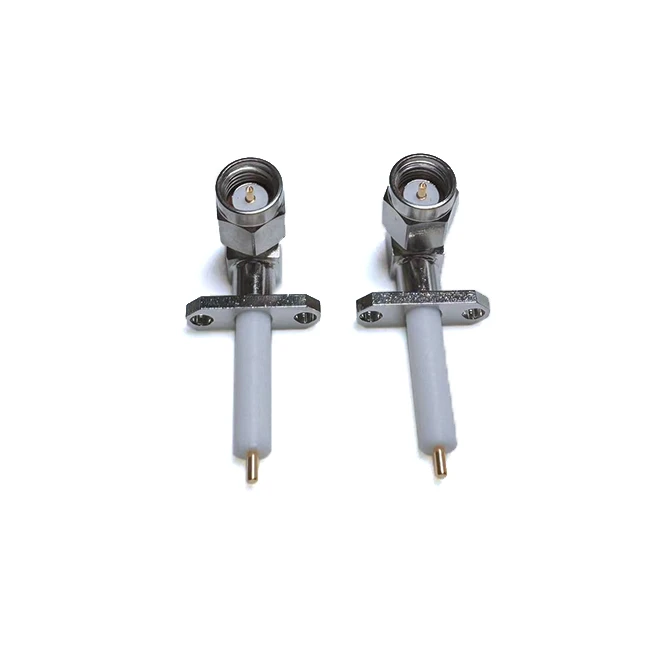

直角SMA連接器的型號為SMA-JWFD。 SMA系列是流行的50歐姆射頻連接器，採用螺紋接口，在高頻下提供可靠且優異的電氣性能。它們廣泛應用於航空航天、軍事武器、無線網絡、微波設備或數據通信等領域。它們還連接工作頻率高達 18GHz 的半-柔性或半-剛性電纜。
特徵
直角 SMA 連接器以其寬帶寬、緊湊設計、高頻傳輸能力、高精度連接以及耐用性和長壽命而聞名。- SMA 連接器通常支持從 DC 到 18 GHz 或更高的頻率，具體取決於製造質量和材料。它們適用於工作頻率高達 18 GHz 甚至更高的電子系統中的射頻連接。這些連接器有多種樣式可供選擇，包括公頭、母頭、直-直角和隔板選項，可滿足大多數連接需求。
電氣
|
阻抗 |
50Ω |
|
頻率範圍 |
0-6GHz |
|
工作電壓 |
小於或等於335V |
|
駐波比 |
小於或等於1.2 |
|
絕緣電阻 |
大於或等於1000mΩ |
|
耐電壓 |
750V |
|
中心接觸電阻(mΩ) |
小於或等於5 |
|
外部接觸電阻(mΩ) |
小於或等於2.5 |
|
耐用性 |
500次循環 |
材質及電鍍
| SMA-JWFD |
材料 |
電鍍 |
|
身體 |
黃銅 |
金子 |
|
中心導體 |
黃銅 |
金子 |
|
壓接套圈 |
黃銅 |
金子 |
|
絕緣子 |
聚四氟乙烯 |
環境的
|
溫度範圍 |
-40度~+125度 |
|
濕度 |
＜95％ |
|
鹽-霧測試 |
48h |
鎮江通達電子有限公司是直角SMA連接器的專業製造商，為您提供適合您的產品。
