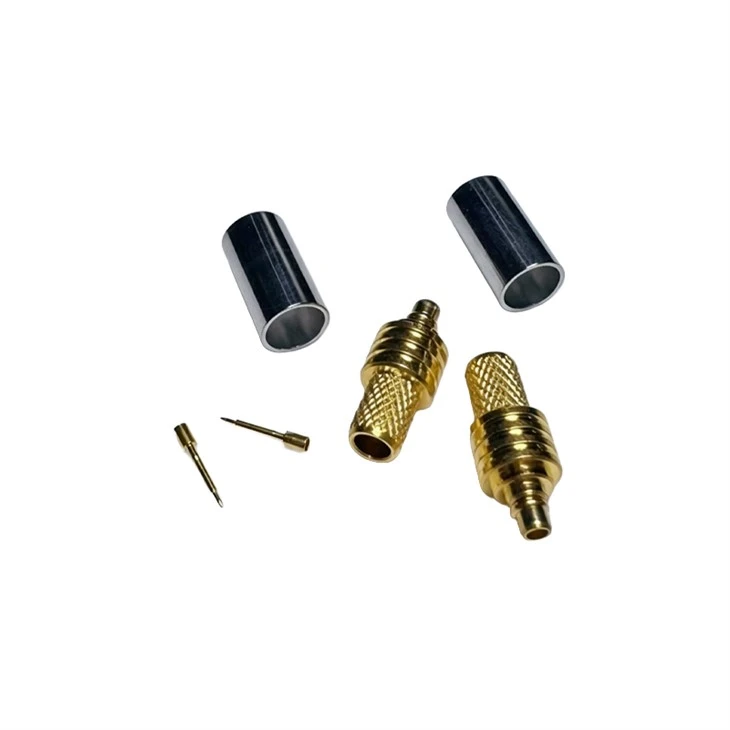

產品概述
MMCX-C-J3 具有推-耦合機構，利用精密內部卡扣-配合結構實現快速連接與 360- 度自由旋轉。插入後，公連接器外套上的凹槽與母連接器的內部卡扣-配合卡舌接合，形成安全的機械鎖；同時，母中心觸點透過彈簧作用與公中心銷保持牢固接觸，從而建立低阻抗電氣路徑。 -壓接端接方法採用專用工具將連接器的後部永久錨定到電纜的外導體屏蔽層和絕緣層上，確保在實際使用過程中（即使在振動或彎曲的情況下）穩定、可靠的電氣連接和不間斷的信號傳輸。
工作原理
MMCX-C-J3 採用推-耦合機構，透過精確設計的內部卡扣-配合結構實現快速連接和 360- 度自由旋轉。當MMCX插頭插入時，插頭外筒上的凹槽與插孔內部的彈性夾接合，形成一個牢固的機械鎖。同時，插孔的中心接點在彈性作用下緊緊地壓在插頭的中心插腳上，從而建立低阻抗電氣路徑。 -壓接端接使用專用工具將連接器的後體永久錨定到電纜的外導體（屏蔽層）和絕緣層上，即使在涉及振動和彎曲的現實場景中也能確保穩定的電氣連接和不間斷的信號傳輸。
結構與材料
|
材料 |
電鍍 |
|
|
身體 |
黃銅 |
金 |
|
中心導體 |
QSn6.5-0.1 |
金 |
|
O-O 型圈 |
矽橡膠 |
|
|
絕緣子 |
聚四氟乙烯 |
主要技術規格
|
阻抗 |
50Ω |
|
頻率範圍 |
0-6GHz |
|
駐波比 |
<1.25 |
|
工作電壓 |
250V |
|
耐電壓 |
750V |
|
中心接觸電阻(mΩ) |
小於或等於5 |
|
外部接觸電阻(mΩ) |
小於或等於2.5 |
|
耐用性 |
500次循環 |
典型應用
可攜式通訊設備內的射頻跳線連接
GPS/GNSS 導航模組與天線之間的饋線連接
用於藍牙和 Wi{0}}Fi 無線通訊模組的 RF 接口
車載電子系統中的天線訊號 I/O
用於工業物聯網 (IIoT) 感測器節點的射頻鏈路
醫療設備中的無線資料傳輸模組
航空航太與國防領域的微型-射頻系統
結束語
在鎮江通達電子，我們堅信，每一個微小的連接器背後，都蘊藏著客戶對穩定訊號傳輸的殷切期望。 MMCX-C-J3雖然體積小巧，但體現了我們在射頻連接技術方面的深厚積累和對品質的不懈追求。從嚴格的原料選擇到每一步的精心加工，最後到出廠前的100%檢驗，我們致力於確保到達您手中的每一件產品都經得起時間的考驗。作為出口無線射頻連接解決方案的專業製造商，我們不僅提供高品質的產品，還提供從選型諮詢到售後支援的全面服務。 -我們期待與您合作，以通達品質連結每個訊號，共同創造更廣闊的未來。如果您對MMCX-C-J3有任何需求或疑問，請隨時與我們聯絡；我們的專業團隊隨時準備為您提供量身訂製的解決方案。
