產品概述

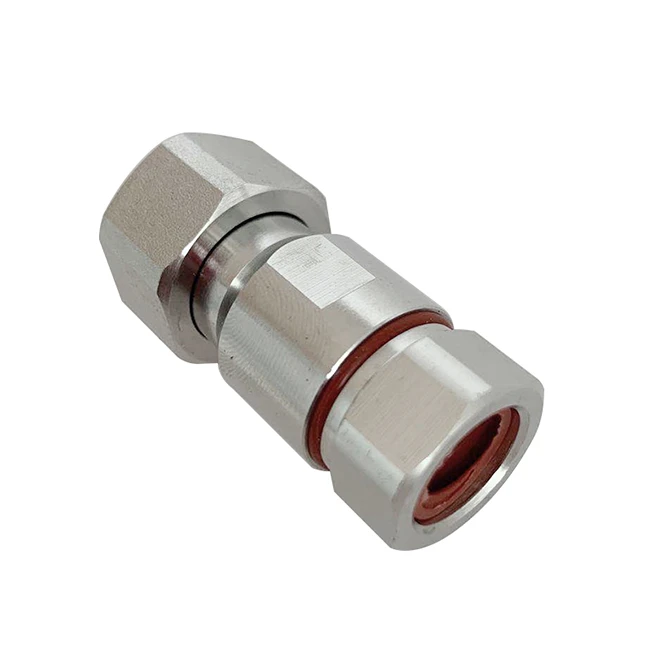

4.3 10 din 連接器的型號為 4310-J1/2S。 3-10 連接器提供與 7-16 連接器相同的堅固設計，但尺寸更小，重量輕 40%，可實現更密集、更輕的應用。這些設計在配對時符合 IP67 標準，可防止戶外應用中的灰塵和水進入，並提供高達 6 GHz 的出色 VSWR 性能。無論耦合扭矩如何，獨立的電氣和機械組件都能產生非常穩定的 PIM 性能，從而更容易安裝。
4.3 10 din 連接器採用徑向接觸機制，即使在極小的作用力下也能實現最佳接觸。因此，4.3-10 連接器需要最小的扭矩，並且可以採用螺紋、指-擰緊或推-拉配合方法，而不會影響電氣性能。此外，指緊式推拉式 4.3-10 連接器允許電纜在安裝過程中旋轉，從而降低了複雜接線場景中的複雜性。
在 4.3-10 連接器中，電接觸表面位於機械連接硬件內，在操作過程中對其進行保護。此設計功能可防止因誤操作而導致的常見電氣性能下降，例如插入損耗增加、PIM 和潛在的系統故障。此外，這種設計允許母/插座連接器與任何公/插頭耦合機構配合，從而無需為每個公/插頭耦合機構設計單獨的母/插座連接器。
電氣
|
阻抗 |
50Ω |
|
頻率範圍 |
0-3GHz |
|
工作電壓 |
2700V |
|
駐波比 |
小於或等於1.15@3GHz |
|
絕緣電阻 |
大於或等於10000mΩ |
|
耐電壓 |
4000V |
|
中心接觸電阻(mΩ) |
小於或等於0.4 |
|
外部接觸電阻(mΩ) |
小於或等於1.5 |
|
射頻洩漏效率 |
大於或等於125dB@3GHz |
|
耐用性 |
500次循環 |
材質及電鍍
| 4310-J1/2S |
材料 |
電鍍 |
|
身體 |
黃銅 |
銅錫鋅 |
|
中心導體 |
黃銅 |
銀 |
|
連接螺母 |
黃銅 |
銅錫鋅 |
|
O-O 形圈密封 |
矽橡膠 |
|
|
絕緣子 |
聚四氟乙烯 |
環境的
|
溫度範圍 |
-65度~+165度 |
|
濕度 |
＜95％ |
|
鹽-霧測試 |
48h |
|
防水的 |
IP67級 |
鎮江通達電子有限公司是一家專業生產4.3 10din連接器的廠家，為您提供適合您的產品。
